海底ケーブルトラッキングシステム

金属埋設物を高精度に特定、海底ケーブルトラッキングシステム

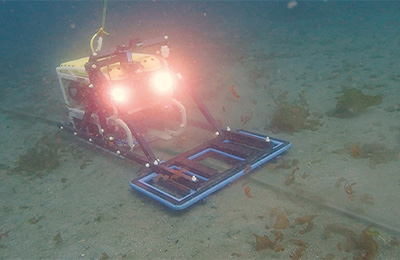

小型ROVでの運用が可能な金属探知機を使用した金属探査システムは、3つのコイルアレイから得られる反応の差を幾何学的に検知することで、埋設した海底ケーブルの平面位置や埋没深度を高精度に特定します。この特定によって、海底ケーブルの保守・管理をスムーズに行うことが可能です。

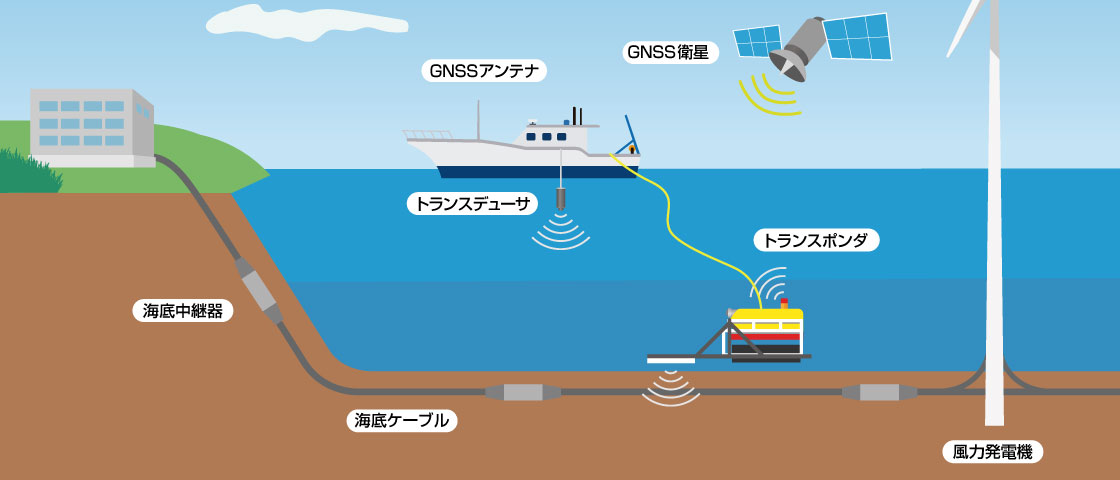

海底ケーブル探査模式図海底ケーブル探査模式図

データ解析ソフト「MetalScope」

自社開発のデータ収録・誘導ソフトを使用してリアルタイムでトラッキングデータを表示し、埋設された海底ケーブルや金属物をより正確に検知します。

データ解析ソフト「MetalScope」データ解析ソフト「MetalScope」

ターゲット別の探知距離

※環境によって探知距離が異なります

ターゲット直径  ターゲットタイプ 探知距離
10 in

パイプライン

2.5m

4 in

パイプライン

1.8m

4 in

アンビリカル

1.8m

15cm

鎧装電力ケーブル

1.5m

2.5cm

鎧装電力ケーブル

1.0m

1cm  アンアーマード

0.5m

特徴
■高感度の金属探知性能
■ROVによる高い操作性と機動力
■自社開発のデータ収録ソフトによるリアルタイムトラッキングデータ表示
用途
■定期的な保守点検
■海底ケーブルの位置確認
■埋設ケーブルの埋設状況確認
■海底遺跡調査
